磁悬浮 / 离心式冷水（热泵）机组工作原理：从核心技术到循环流程拆解

磁悬浮离心式冷水（热泵）机组是商用中央空调领域的高效冷源设备，核心优势源于 “磁悬浮轴承技术” 与 “离心式压缩机制冷循环” 的结合，既解决了传统离心机组机械轴承摩擦损耗大、需定期维护的痛点，又通过高效循环实现低能耗运行。其工作原理可从 “核心部件技术原理” 和 “制冷 / 制热循环流程” 两部分展开，同时明确与传统离心机组的关键差异。

一、核心技术原理：磁悬浮轴承如何实现 “无摩擦运行”？

磁悬浮离心式机组与传统离心式机组的本质区别，在于压缩机采用 “磁悬浮轴承” 替代 “机械轴承”（滑动 / 滚动轴承），彻底消除物理接触摩擦，这是其低能耗、低噪音、长寿命的核心基础。

1. 磁悬浮轴承的构成与工作逻辑

磁悬浮轴承并非单一部件，而是由 “电磁线圈、位移传感器、控制器” 组成的闭环控制系统，通过实时动态调节实现转子悬浮：

电磁线圈：围绕压缩机转子设置径向（控制转子左右 / 上下位移）和轴向（控制转子前后位移）线圈，通电后产生电磁力，将转子 “悬浮” 于轴心（悬浮间隙通常为 0.1-0.3mm，约头发丝直径）；

位移传感器：以微米级精度实时监测转子位置（每秒采样数千次），若转子因负荷波动偏离中心，传感器立即将信号反馈至控制器；

控制器：根据传感器信号，动态调整电磁线圈的电流大小与方向，修正电磁力，将转子拉回中心位置 —— 整个过程响应时间不足 1 毫秒，确保转子始终稳定悬浮。

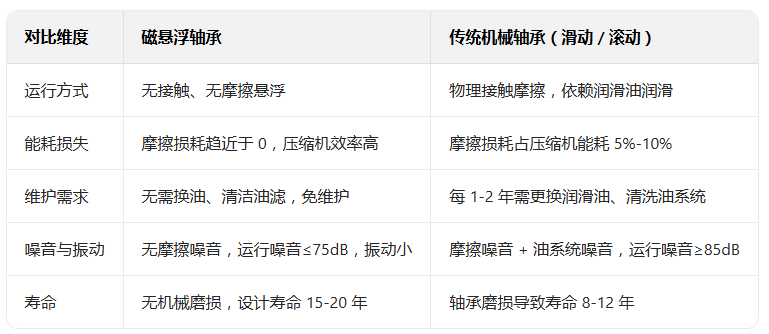

2. 与传统机械轴承的核心差异

传统离心式机组的机械轴承依赖润滑油润滑与冷却，而磁悬浮轴承完全无需润滑油，两者对比显著：

二、制冷循环原理：离心式压缩机如何 “制造冷量”？

磁悬浮离心式冷水机组的制冷循环遵循 “蒸汽压缩式制冷原理”，与传统冷水机组一致，但因磁悬浮压缩机的高效特性，循环效率显著提升。核心由 “压缩机、冷凝器、节流阀、蒸发器” 四大部件构成，通过制冷剂相变传递热量，具体流程如下：

1. 四大核心部件的功能定位

2. 完整制冷循环流程（以水冷式为例）

蒸发吸热（制造冷水）：冷冻水（用于给室内降温的水）进入蒸发器，与管内 “低温低压的制冷剂气液混合物” 进行热交换 —— 制冷剂吸收冷冻水的热量，蒸发为低温低压蒸汽（通常温度 5-7℃，压力 0.4-0.6MPa）；同时，冷冻水温度降低（从 12℃降至 7℃），通过管道输送至室内末端（风机盘管、AHU），为商场 / 写字楼降温。

压缩升压（提供动力）：蒸发器出来的低温低压制冷剂蒸汽被吸入 “磁悬浮压缩机”，压缩机通过高速旋转的转子（转速可达 15000-30000rpm）对其进行压缩，变为高温高压蒸汽（通常温度 40-50℃，压力 1.6-2.0MPa）—— 因磁悬浮轴承无摩擦，压缩过程能耗比传统压缩机低 15%-25%。

冷凝放热（释放热量）：高温高压的制冷剂蒸汽进入冷凝器，与管外的冷却水（来自冷却塔）进行热交换 —— 制冷剂释放热量，冷凝为高压液态（温度降至 32-37℃）；同时，冷却水吸收热量后温度升高（从 32℃升至 37℃），被输送至冷却塔冷却后循环使用。

节流降压（准备吸热）：高压液态制冷剂经过节流阀（膨胀阀），被快速降压降温，变为低温低压的气液混合物（通常温度 5-7℃，压力 0.4-0.6MPa），随后重新进入蒸发器，开启下一轮循环。

核心逻辑：通过制冷剂 “蒸发吸热、冷凝放热” 的相变循环，持续将室内的热量转移至室外（通过冷却水或空气排放），实现室内降温 —— 整个循环中，磁悬浮压缩机是 “动力核心”，其无摩擦运行特性直接提升了循环的整体能效。

三、热泵制热原理：如何实现 “一机两用”？

磁悬浮离心式机组（热泵型）可通过 “四通换向阀” 切换制冷剂流向，实现冬季制热，原理与制冷循环相反，本质是 “从室外环境吸热，转移至室内供暖”：

切换流程：冬季开启制热模式时，四通换向阀改变制冷剂流向，使原来的 “冷凝器” 变为 “蒸发器”（从室外吸热），原来的 “蒸发器” 变为 “冷凝器”（向室内放热）；

吸热过程：若为风冷式机组，室外空气流经 “原冷凝器（现蒸发器）”，制冷剂吸收室外空气中的热量（即使 - 10℃以下，空气中仍有热量可吸收），蒸发为低温低压蒸汽；若为水冷式，通过地下水 / 土壤换热器吸收热量；

放热过程：制冷剂蒸汽经压缩机压缩为高温高压蒸汽，进入 “原蒸发器（现冷凝器）”，与室内循环水（供暖水）进行热交换，释放热量使水温升高（通常从 40℃升至 45℃），再通过末端设备为室内供暖。

关键优势：热泵制热的 COP（制热性能系数）可达 4.0-5.0，即消耗 1kW 电能可从室外吸收 3-4kW 热量，比传统 “电加热” 节能 75%，比 “燃气锅炉” 节能 30%-50%。

四、核心优势的原理支撑：为何比传统机组更高效？

磁悬浮离心式冷水（热泵）机组的高效、低耗特性，均源于其技术原理的底层创新：

无摩擦损耗：磁悬浮轴承消除机械摩擦，压缩机输入功率中 “有效压缩功” 占比更高，比传统压缩机效率提升 15%-25%；

宽负荷高效：磁悬浮压缩机支持 5%-100% 宽范围变频调节（通过改变转子转速调整制冷量），在商场 / 写字楼 “部分负荷运行”（占比 80% 以上）时，COP 仍能保持 5.5 以上，比传统定频机组节能 25%-40%；

无油系统优势：无需润滑油，避免润滑油附着在换热器表面影响换热效率（传统机组油膜会使换热效率下降 5%-10%），同时消除 “油系统维护” 的成本与风险。

综上，磁悬浮离心式冷水（热泵）机组的工作原理，是 “磁悬浮轴承技术” 与 “蒸汽压缩式制冷 / 制热循环” 的深度融合 —— 前者解决了传统机组的摩擦损耗与维护痛点，后者保证了冷量 / 热量的高效传递，最终实现 “高效、节能、免维护、长寿命” 的核心优势，成为大型商用建筑冷源设备的升级方向。
